Шкаф управления
Шкаф управления представляют собой комплексное электротехническое устройство, предназначенное для регулирования и координации работы разнообразных систем в производственных процессах, энергетической отрасли, строительстве и прочих областях.
Для правильного функционирования систем автоматизации необходимо строго соблюдать полноту выполнения и порядок приведенных ниже этапов производства шкафов:
- Проектирование. Разработка схем, компоновки, выбор комплектующих. Учитываются требования заказчика, особенности технологии процесса, стандарты безопасности и требования нормативной документации.
- Сборка. Сборщики осуществляют монтаж комплектующих на монтажной панели и дверце шкафа, расключение проводов и шин с последующей маркировкой элементов согласно схемам.
- Тестирование. Проверка работоспособности шкафа, имитация рабочих условий, выявление и устранение возможных неисправностей. Используется современное контрольно-измерительное оборудование.
- Программирование. Настройка контроллеров и панелей оператора, разработка программного обеспечения для управления технологическими процессами.
- Пусконаладка. Выезд на объект заказчика, подключение шкафа управления, настройка параметров, обучение персонала.
- Гарантийное и сервисное обслуживание. Поддержка клиентов в течение гарантийного срока и после его окончания. Оперативное реагирование на запросы, устранение неисправностей, консультации.
Типы шкафов управления
Шкаф управления по ТЗ заказчика
ШУА разработан и изготовлен в соответствии с техническим заданием (ТЗ) заказчика, с учетом специфических требований технологического процесса и условий эксплуатации. Основной целью шкафа управления является обеспечение автоматизированного управления и контроля за процессом/оборудованием, например, насосной станцией, системой вентиляции и т.д.
Основные функции:
- Автоматический пуск и останов оборудования согласно заданным алгоритмам и расписаниям.
- Поддержание заданных параметров технологического процесса (давление, температура, уровень и т.д.) с помощью ПИД-регулирования.
- Защита оборудования от аварийных режимов работы (перегрузка, короткое замыкание, перегрев и т.д.).
- Визуализация состояния оборудования и параметров процесса на панели оператора.
- Передача данных о состоянии системы на верхний уровень АСУ ТП (SCADA) по [указать протокол связи, например, Modbus TCP/IP].
- Регистрация аварийных событий и действий оператора в журнале событий.
Конструктивное исполнение:
ШУА выполнен в металлическом шкафу. Внутри расположены: контроллер, устройства защиты и коммутации, релейные модули, блок питания, клеммные колодки для подключения внешних цепей.
Шкаф управления технологическим процессом (ШУТП)
ШУТП предназначен для автоматизированного управления и контроля за технологическим процессом, обеспечивая стабильную и эффективную работу оборудования. Обеспечивает сбор данных с датчиков, управление исполнительными механизмами, сигнализацию аварийных ситуаций и передачу информации на верхний уровень АСУТП.
Основные функции:
- Автоматическое поддержание заданных параметров технологического процесса (температура, давление, расход и т.д.).
- Управление насосами, клапанами, задвижками и другими исполнительными механизмами.
- Контроль состояния оборудования и сигнализация отклонений от нормы.
- Сбор, обработка и хранение данных о ходе технологического процесса.
- Отображение информации о состоянии процесса на панели оператора.
- Защита оборудования от аварийных режимов работы.
- Передача данных на верхний уровень АСУТП по протоколу Modbus TCP/IP.
Состав:
ШУТП состоит из следующих основных компонентов:
Шкаф металлический.
Программируемый логический контроллер (ПЛК).
Модули ввода/вывода сигналов.
Панель оператора.
Автоматические выключатели и устройства защиты.
Блок питания.
Клеммные колодки.
Шкаф управления электронагревателями (ШУЭН)
ШУЭН предназначен для автоматического управления и защиты электронагревателей (ТЭНов) в промышленных установках, обеспечивая поддержание заданной температуры рабочей среды. Основные функции включают в себя: включение/выключение ТЭНов по сигналам от датчиков температуры, контроль тока каждой группы ТЭНов, аварийное отключение при перегрузках или коротких замыканиях, индикацию текущего состояния системы и параметров работы.
Конструктивно ШУЭН представляет собой металлический шкаф, в котором размещены: контроллер управления, силовые коммутационные элементы (пускатели, контакторы), автоматические выключатели защиты, клеммные колодки для подключения внешних цепей, блок питания. Лицевая панель оснащена элементами индикации (светодиоды, дисплей) и органами управления (кнопки, переключатели).
Управление осуществляется на основе ПИД-регулирования, обеспечивающего точное поддержание заданной температуры. Возможно программирование режимов работы и задание параметров через встроенный интерфейс или внешнюю систему управления (SCADA). Предусмотрена защита от перегрева, короткого замыкания, обрыва фаз и других аварийных ситуаций. ШУЭН обеспечивает надежную и безопасную работу электронагревательного оборудования.
Шкаф управления центральным тепловым пунктом (ШУ ЦТП)
ШУ ЦТП предназначен для автоматизации и контроля работы ЦТП, обеспечивая поддержание заданных параметров теплоносителя и горячего водоснабжения в соответствии с потребностями потребителей и графиком тепловой нагрузки. ШУ ЦТП обеспечивает эффективное и надежное управление оборудованием ЦТП, минимизируя потребление энергии и снижая эксплуатационные затраты.
Основные функции:
Удаленное управление: Возможность удаленного управления и мониторинга работы ЦТП через сеть Интернет или другие каналы связи.
Регулирование температуры теплоносителя: Поддержание заданной температуры теплоносителя на выходе ЦТП путем управления клапанами регулирования подачи теплоносителя из тепловой сети.
Регулирование температуры горячей воды: Обеспечение заданной температуры горячей воды путем управления насосами подмеса и клапанами регулирования.
Управление насосным оборудованием: Автоматическое включение/выключение насосов циркуляции, подпитки и повышения давления по заданному алгоритму.
Защита оборудования: Обеспечение защиты насосов, теплообменников и другого оборудования от аварийных ситуаций (перегрузка, перегрев, сухой ход и т.д.).
Сбор и передача данных: Сбор данных о параметрах работы ЦТП (температура, давление, расход теплоносителя, электроэнергия и т.д.) и передача их на диспетчерский пункт.
Шкаф управления индивидуальным тепловым пунктом (ШУ ИТП)
ШУ ИТП предназначен для автоматического поддержания заданных параметров теплоносителя в системах отопления, вентиляции и горячего водоснабжения (ГВС) объекта. ШУ ИТП обеспечивает эффективное и экономичное распределение тепловой энергии, поступающей от централизованной тепловой сети или другого источника.
Основные функции:
- Автоматическое регулирование температуры теплоносителя в контурах отопления, вентиляции и ГВС в зависимости от температуры наружного воздуха и заданных параметров.
- Поддержание заданного давления в системе отопления.
- Защита оборудования ИТП от аварийных ситуаций (превышение давления, температуры, перегрузка насосов).
- Учет расхода тепловой энергии и воды.
- Дистанционный мониторинг и управление параметрами ИТП (опционально).
Состав:
ШУ ИТП включает в себя контроллер управления, силовую коммутационную аппаратуру (автоматические выключатели, контакторы, реле), измерительные приборы (датчики температуры, давления, расходомеры), устройства защиты и сигнализации, а также клеммные колодки для подключения внешних цепей.
Принцип работы:
Контроллер управления, получая данные от датчиков, обрабатывает их по заданным алгоритмам и выдает управляющие сигналы на регулирующие клапаны и насосы, обеспечивая поддержание заданных параметров теплоносителя.
Шкаф управления ТЭЦ и котельными (ШУ ТЭЦ)
ШУ ТЭЦ представляет собой комплексное решение для автоматизированного контроля и управления технологическими процессами теплоэлектроцентралей и котельных. ШУ ТЭЦ обеспечивает сбор, обработку и визуализацию данных о работе оборудования, а также выполняет функции автоматического регулирования и защиты.
Функциональные возможности:
- Сбор и обработка данных: ШУ ТЭЦ собирает информацию от датчиков температуры, давления, расхода, уровня и других параметров, характеризующих работу оборудования ТЭЦ. Полученные данные проходят обработку, фильтрацию и приведение к требуемому формату.
- Автоматическое регулирование: ШУ ТЭЦ осуществляет автоматическое регулирование параметров технологического процесса, таких как температура теплоносителя, давление пара, расход топлива и воздуха. Регулирование осуществляется на основе заданных уставок и алгоритмов управления.
- Защита оборудования: ШУ ТЭЦ обеспечивает защиту оборудования ТЭЦ от аварийных режимов работы, таких как перегрев, превышение давления, утечки. При возникновении аварийной ситуации ШУ ТЭЦ автоматически отключает оборудование и сигнализирует об аварии.
- Визуализация данных: ШУ ТЭЦ предоставляет оператору информацию о работе оборудования в удобном и наглядном виде. Информация отображается на дисплеях в виде графиков, таблиц и мнемосхем.
Преимущества:
Оптимизация режимов работы.
Повышение эффективности работы ТЭЦ.
Снижение затрат на обслуживание и ремонт оборудования.
Улучшение безопасности эксплуатации.

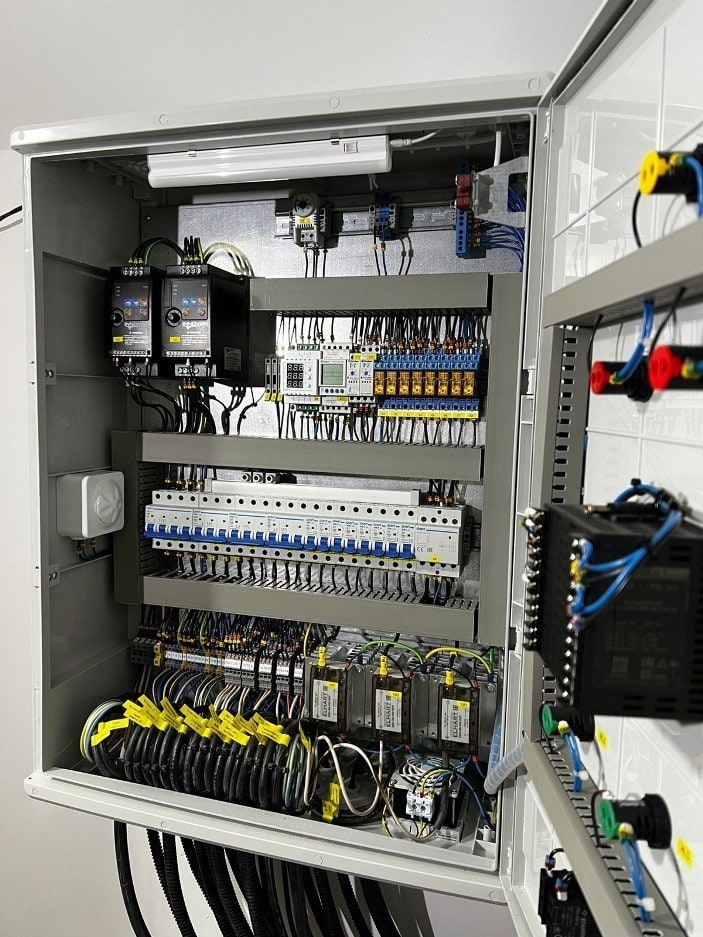

Шкаф управления насосами (ШУН)
ШУН предназначен для автоматизированного управления и защиты насосного оборудования, используемого в системах водоснабжения, водоотведения, отопления и других технологических процессах. ШУН обеспечивает поддержание заданных параметров работы насосов, таких как давление, расход и уровень жидкости, а также предотвращает аварийные ситуации, связанные с перегрузкой, перегревом и сухим ходом.
Основные функции:
- Автоматическое включение/выключение насосов по сигналам датчиков давления, уровня и расхода.
- Поддержание заданного давления или уровня жидкости в системе.
- Защита насосов от перегрузки, перегрева и сухого хода.
- Автоматическое переключение насосов (основной/резервный) для обеспечения непрерывности работы.
- Визуализация параметров работы насосов (ток, напряжение, давление, уровень) на панели управления.
- Дистанционное управление и мониторинг работы насосов.
- Ведение журнала событий и аварийных ситуаций.
Конструкция:
Шкаф управления насосами представляет собой металлический шкаф, в котором размещены: автоматические выключатели, контакторы, реле защиты, контроллер, блок питания, клеммные колодки и другие необходимые компоненты. На лицевой панели шкафа расположены органы управления и индикации, обеспечивающие удобство эксплуатации и обслуживания.
Принцип работы:
ШУН работает на основе логики, заданной в контроллере, который получает сигналы от датчиков и в соответствии с заданными алгоритмами управляет работой насосов. Контроллер также обеспечивает защиту насосов от аварийных ситуаций, отключая их при превышении допустимых значений параметров.
Шкаф управления станцией очистки (ШУСО)
ШУСО предназначен для автоматизированного управления и контроля работы станции очистки сточных вод. ШУСО обеспечивает согласованную работу всех компонентов станции, включая насосы, мешалки, датчики уровня и другое технологическое оборудование.
Функциональные возможности:
- Автоматическое управление технологическими процессами очистки сточных вод на основе заданных алгоритмов и показаний датчиков.
- Защита оборудования от перегрузок, коротких замыканий и других аварийных ситуаций.
- Визуализация параметров работы станции на панели оператора.
- Регистрация и архивирование данных о работе станции.
- Дистанционное управление и мониторинг через интерфейс связи.
- Сигнализация о возникновении аварийных ситуаций.
- Ручное управление оборудованием станции в случае необходимости.
Состав:
Корпус шкафа.
Контроллер управления (ПЛК).
Модули ввода/вывода дискретных и аналоговых сигналов.
Автоматические выключатели и устройства защиты.
Реле и контакторы.
Блок питания.
Панель оператора.
Клеммные колодки.
Шкаф управления очистными сооружениями
ШУ предназначен для автоматизированного контроля и управления технологическими процессами очистных сооружений (ОС). ШУ обеспечивает стабильную и эффективную работу оборудования, минимизируя участие оператора.
Функциональные возможности:
- Автоматический пуск/останов насосов и другого оборудования ОС в соответствии с заданными алгоритмами и уровнями датчиков.
- Контроль и поддержание заданных параметров технологического процесса (уровень, расход, давление, температура и т.д.).
- Защита оборудования от перегрузок, коротких замыканий и аварийных режимов.
- Визуализация текущих параметров и состояния оборудования на панели оператора.
- Регистрация и архивирование данных о работе ОС.
- Дистанционное управление и мониторинг посредством интерфейса (например, Ethernet).
- Сигнализация о неисправностях и аварийных ситуациях.
Состав:
ШУ включает в себя: программируемый логический контроллер (ПЛК), блоки питания, релейные модули, автоматические выключатели, контакторы, клеммные колодки, панель оператора (HMI). Компоненты подобраны с учетом надежности и долговечности работы в условиях повышенной влажности и запыленности.
Шкаф управления промышленным фильтром (ШУПФ)
ШУПФ предназначен для автоматизации и контроля работы промышленных фильтров, обеспечивая их эффективную и надежную эксплуатацию. ШУПФ осуществляет управление процессами фильтрации, промывки и регенерации фильтрующего материала в соответствии с заданными параметрами и алгоритмами.
Основные функции:
- Автоматическое управление циклами фильтрации, промывки и регенерации.
- Контроль и регулирование давления, расхода и других технологических параметров.
- Отображение информации о текущем состоянии фильтра на панели оператора.
- Аварийная сигнализация и защита оборудования.
- Возможность ручного управления процессами.
- Передача данных о работе фильтра в систему диспетчеризации.
Состав:
- Программируемый логический контроллер (ПЛК).
- Панель оператора.
- Реле и контакторы.
- Датчики давления, расхода и уровня.
- Преобразователи частоты (опционально).
- Автоматические выключатели и предохранители.
- Клеммные колодки.
- Шкаф металлический.
ШУПФ обеспечивает стабильную и эффективную работу промышленного фильтра, минимизируя участие оператора и снижая вероятность ошибок.
Шкаф управления вентиляцией (ШУВ)
ШУВ предназначен для автоматизированного управления и контроля работы приточной и/или вытяжной вентиляционной системы. ШУВ обеспечивает поддержание заданных параметров микроклимата в помещении, таких как температура, влажность и концентрация CO2, а также защиту оборудования от аварийных ситуаций.
Основные функции:
- Автоматическое включение/выключение вентиляторов.
- Регулирование скорости вращения вентиляторов.
- Управление воздушными клапанами и заслонками.
- Контроль температуры и влажности воздуха.
- Поддержание заданной температуры теплоносителя (при наличии водяного нагревателя).
- Защита от перегрева двигателя вентилятора.
- Отображение текущих параметров работы системы.
- Аварийная сигнализация при возникновении неисправностей.
Основные компоненты:
Корпус шкафа.
Автоматический выключатель (АВ).
Контроллер (ПЛК или специализированный контроллер).
Преобразователь частоты (ПЧ) (опционально).
Реле.
Контакторы.
Датчики температуры, влажности, давления.
Панель управления (графический дисплей).
Клеммные колодки.
Шкаф управления тепло вентиляцией (ШУТВ)
ШУТВ предназначен для автоматизированного управления и контроля систем приточной и вытяжной вентиляции, а также систем отопления в зданиях различного назначения. ШУТВ обеспечивает поддержание заданных параметров микроклимата (температура, влажность, концентрация CO2) в автоматическом режиме, оптимизируя энергопотребление и повышая комфорт.
В состав ШУТВ входят: контроллер, модуль ввода/вывода, силовые реле, автоматические выключатели, клеммные колодки, датчики температуры, влажности, давления, CO2, а также интерфейсы для связи с диспетчерским пунктом и другими инженерными системами здания. Контроллер, являющийся «мозгом» системы, обрабатывает данные с датчиков и управляет исполнительными механизмами (вентиляторы, насосы, клапаны, нагреватели).
Функциональные возможности ШУТВ включают: автоматическое поддержание заданной температуры и влажности, регулирование скорости вращения вентиляторов, управление приводами воздушных заслонок, защиту от перегрева и замерзания, сигнализацию аварийных ситуаций, учет времени работы оборудования, возможность ручного управления, а также передачу данных о состоянии системы на диспетчерский пункт. ШУТВ обеспечивает надежную и эффективную работу систем тепло вентиляции, снижая затраты на электроэнергию и повышая срок службы оборудования.
Шкаф управления климатической системой (ШУКС)
ШУКС предназначен для автоматизированного управления и контроля параметров микроклимата в заданном помещении или зоне. ШУКС обеспечивает поддержание установленной температуры, влажности, а также, при необходимости, управление вентиляцией и другими параметрами.
Основные функции:
- Автоматическое поддержание заданной температуры и влажности.
- Управление вентиляционным оборудованием (при наличии).
- Мониторинг и отображение текущих параметров микроклимата.
- Защита оборудования от перегрузок и аварийных ситуаций.
- Удаленный мониторинг и управление (опционально).
Состав и комплектация:
ШУКС состоит из следующих основных компонентов:
- Контроллер управления: обеспечивает логику работы системы.
- Датчики температуры и влажности: измеряют текущие параметры.
- Силовые реле или контакторы: управляют исполнительными механизмами.
- Панель управления: для локального контроля и настройки параметров.
- Клеммные колодки: для подключения внешних устройств.
- Корпус шкафа: обеспечивает защиту от внешних воздействий.
Принцип работы:
Контроллер управления, основываясь на данных от датчиков, регулирует работу исполнительных механизмов (нагревателей, увлажнителей, вентиляторов) для поддержания заданных параметров микроклимата. В случае отклонения от заданных значений, контроллер выдает соответствующие управляющие сигналы.
Шкаф управления освещением (ШУО)
ШУО предназначен для автоматического и ручного управления системами освещения промышленных, коммерческих и общественных объектов. Обеспечивает надежное и эффективное функционирование осветительной сети, оптимизируя потребление электроэнергии и увеличивая срок службы осветительного оборудования.
Функциональные возможности:
- Автоматическое включение/выключение освещения по заданному расписанию, уровню освещенности или сигналу от датчиков движения.
- Ручное управление освещением с помощью переключателей на лицевой панели или удаленно через систему диспетчеризации.
- Защита от перегрузок, коротких замыканий и перенапряжений в сети.
- Учет электроэнергии, потребляемой системой освещения.
- Диагностика состояния осветительного оборудования и оповещение о неисправностях.
Конструкция:
Шкаф представляет собой металлический корпус с установленными внутри коммутационными аппаратами, контроллером управления, устройствами защиты и индикации. На лицевой панели расположены органы управления и индикации состояния системы.
Технические характеристики:
Диапазон рабочих температур: от -25 до +40 °C
Напряжение питания: 220/380 В, 50 Гц
Номинальный ток: от 16 до 630 А (в зависимости от модели)
Степень защиты: IP31, IP54 (по запросу)
Шкаф управления дымоудалением (ШУДУ)
ШУДУ предназначен для автоматического и ручного управления системами приточно-вытяжной противодымной вентиляции, обеспечивая безопасную эвакуацию людей из зданий в случае пожара.
Основные функции:
- Автоматическое включение систем дымоудаления по сигналу от пожарной сигнализации.
- Ручное управление вентиляторами и клапанами дымоудаления с панели управления шкафа.
- Контроль исправности цепей управления и исполнительных устройств.
- Индикация состояния системы дымоудаления на панели управления.
- Передача информации о состоянии системы дымоудаления на диспетчерский пульт.
Конструкция:
ШУДУ представляет собой металлический шкаф, внутри которого размещены:
- Контроллер управления.
- Коммутационная аппаратура (реле, контакторы, автоматические выключатели).
- Блок питания.
- Клеммные колодки для подключения внешних цепей.
- Панель управления с органами управления и индикации.
Принцип работы:
При поступлении сигнала «Пожар» от системы пожарной сигнализации, контроллер ШУДУ автоматически включает вентиляторы дымоудаления и открывает клапаны дымоудаления в зоне пожара. Также осуществляется контроль исправности оборудования. Предусмотрена возможность ручного управления системой с панели управления шкафа.
Шкаф управления двигателями (ШУД)
ШУД предназначен для автоматизированного управления и защиты электрических двигателей в промышленных установках. ШУД обеспечивает надежный пуск, остановку, реверсирование и защиту двигателей от перегрузок, коротких замыканий и других аварийных ситуаций.
Основные функции:
- Автоматический и ручной режим управления двигателями.
- Защита двигателей от перегрузок и коротких замыканий.
- Визуализация параметров работы двигателей (ток, напряжение, мощность).
- Регистрация аварийных событий.
- Интеграция в систему автоматизированного управления предприятием (АСУТП).
Конструкция:
ШУД представляет собой металлический шкаф, в котором размещены:
- Автоматические выключатели.
- Контакторы.
- Тепловые реле.
- Реле защиты.
- Контроллер управления.
- Панель оператора.
Шкаф управления имеет степень защиты IP54, обеспечивающую защиту от пыли и брызг воды.
Шкаф управления технологическим оборудованием (ШУТО)
ШУТО предназначен для автоматизированного контроля и управления комплексом технологического оборудования в соответствии с заданными алгоритмами и параметрами. ШУТО обеспечивает надежную и безопасную работу оборудования, оптимизирует производственные процессы и снижает влияние человеческого фактора.
Функциональные возможности:
- Автоматический пуск и останов оборудования в заданной последовательности.
- Поддержание заданных технологических параметров (температура, давление, расход и т.д.).
- Контроль состояния датчиков и исполнительных механизмов.
- Аварийная сигнализация и защита оборудования при отклонении параметров от заданных значений.
- Ручное управление оборудованием для наладки и обслуживания.
- Сбор и архивирование данных о работе оборудования.
- Визуализация технологического процесса на панели оператора или диспетчерском пункте.
- Интеграция с верхним уровнем АСУТП по протоколам Ethernet, Modbus и др.
Конструктивное исполнение:
ШУТО представляет собой металлический шкаф, внутри которого размещены: контроллер управления, силовые автоматические выключатели, реле, клеммные колодки, блоки питания, устройства защиты и коммутации. Конструкция шкафа обеспечивает защиту от пыли и влаги (степень защиты IP54 и выше).
Шкаф управления клапанами (ШУК)
ШУК предназначен для автоматизации и контроля работы электроприводных клапанов в промышленных системах, обеспечивая надежное и безопасное управление потоками жидкостей и газов. ШУК обеспечивает дистанционное открытие и закрытие клапанов, а также мониторинг их состояния.
Основные функции:
- Управление электроприводами клапанов: дискретное управление на открытие/закрытие.
- Мониторинг состояния клапанов: отображение информации об открытом/закрытом положении.
- Защита от перегрузок и коротких замыканий: автоматическое отключение при аварийных ситуациях.
- Индикация режимов работы и аварийных состояний: световая и звуковая сигнализация.
- Интеграция с системой автоматического управления (АСУ ТП): передача данных о состоянии клапанов и управление ими.
Технические характеристики:
- Напряжение питания: 220 В переменного тока.
- Количество управляемых клапанов: до 16 (в зависимости от модификации).
- Степень защиты корпуса: IP54.
- Диапазон рабочих температур: от -10°C до +40°C.
ШУК обеспечивает надежную и эффективную работу клапанного оборудования, снижая риск аварий и оптимизируя технологические процессы.
Шкаф управления задвижками (ШУЗ)
ШУЗ предназначен для автоматизированного управления электрифицированными задвижками в системах водоснабжения, отопления, канализации и других технологических процессах. ШУЗ обеспечивает надежное и безопасное функционирование задвижек, а также возможность дистанционного мониторинга и управления ими.
Функциональные возможности:
- Управление открытием/закрытием задвижек в автоматическом и ручном режимах.
- Отображение текущего состояния задвижки (открыта/закрыта/в процессе).
- Защита электродвигателя привода задвижки от перегрузки и короткого замыкания.
- Сигнализация об аварийных ситуациях (например, заклинивание задвижки, потеря питания).
- Возможность интеграции в системы диспетчеризации и автоматизации.
- Регулировка скорости открытия/закрытия задвижки (опционально).
- Регистрация и хранение данных о работе задвижек (опционально).
Конструктивное исполнение:
ШУЗ представляет собой металлический шкаф, внутри которого размещены: контроллер управления, коммутационная аппаратура (реле, контакторы, автоматические выключатели), клеммные колодки для подключения внешних цепей и другие необходимые компоненты. На лицевой панели шкафа расположены органы управления (кнопки, переключатели) и индикаторы (светодиоды, дисплей) для визуального контроля состояния задвижек и системы управления.
Шкаф управления загазованности (ШУКЗ)
ШУКЗ предназначен для обеспечения безопасной эксплуатации котельных установок и других объектов, где существует потенциальная опасность скопления взрывоопасных газов. ШУКЗ осуществляет непрерывный контроль концентрации природного газа (метана) и угарного газа (CO) в контролируемом помещении, обеспечивая своевременное предупреждение об опасности и автоматическое отключение подачи газа в случае превышения установленных пороговых значений.
Основные функции ШУКЗ включают в себя:
- Непрерывный мониторинг концентрации газов с помощью датчиков, расположенных в контролируемом помещении.
- Световую и звуковую сигнализацию при достижении пороговых значений концентрации газа.
- Автоматическое отключение подачи газа с помощью электромагнитного клапана при превышении предельно допустимых концентраций.
- Регистрацию событий и аварийных ситуаций в журнале событий.
- Возможность дистанционного управления и мониторинга параметров системы.
ШУКЗ обеспечивает надежную защиту от взрывов и отравлений газом, способствуя безопасному функционированию объектов газового хозяйства.
Шкафы управления (ШУ) представляют собой неотъемлемую часть современных инженерных систем, обеспечивая автоматизированное и контролируемое управление различными технологическими процессами и оборудованием. Отличительной чертой многих современных проектов является разработка ШУ по техническому заданию (ТЗ) заказчика, что позволяет максимально адаптировать функционал и параметры шкафа под конкретные нужды и особенности объекта.
Среди наиболее распространенных типов ШУ выделяются шкафы управления технологическим процессом (ШУТП), которые отвечают за комплексное управление производственными процессами. ШУ электронагревателями (ШУЭН) применяются для точного регулирования температуры в промышленных нагревательных установках. Управление системами теплоснабжения осуществляется посредством ШУ центральным тепловым пунктом (ШУ ЦТП) и ШУ индивидуальным тепловым пунктом (ШУ ИТП), обеспечивающих эффективное распределение тепла. На крупных энергетических объектах, таких как ТЭЦ и котельные, используются специализированные ШУ ТЭЦ.
Для управления гидравлическими системами применяются ШУ насосами (ШУН), а для обеспечения чистоты воды – ШУ станциями очистки (ШУСО) и ШУ очистными сооружениями. ШУ промышленными фильтрами (ШУПФ) контролируют процессы фильтрации в различных отраслях промышленности.
В области климатических систем широко распространены ШУ вентиляцией (ШУВ), ШУ тепловентиляцией (ШУТВ) и ШУ климатическими системами (ШУКС). Шкафы управления освещением (ШУО) обеспечивают автоматизированное управление системой освещения объекта. Для обеспечения безопасности применяются ШУ дымоудалением (ШУДУ) и ШУ загазованности (ШУКЗ). Кроме того, существуют ШУ двигателями (ШУД), ШУ технологическим оборудованием (ШУТО), ШУ клапанами (ШУК) и ШУ задвижками (ШУЗ), каждый из которых предназначен для управления соответствующим типом оборудования.
Частые вопросы
Шкаф управления (ШУ) – это специализированный корпус, предназначенный для размещения оборудования, необходимого для управления электротехническими устройствами и процессами. ША включает в себя оборудование для автоматизации этих процессов, то есть, для выполнения операций без непосредственного участия человека, согласно заданному алгоритму. Разница заключается в степени автоматизации: ШУ может содержать только элементы управления (кнопки, переключатели), а ША – программируемый контроллер, датчики и другое оборудование для автоматической работы.
К основным компонентам относятся: корпус (металлический или пластиковый), автоматические выключатели, реле, контакторы, контроллеры (ПЛК), блоки питания, клеммные колодки, проводка, средства отображения информации (дисплеи, индикаторы), вентиляция и система охлаждения.
При выборе учитываются: требуемая функциональность и степень автоматизации, мощность подключаемого оборудования, условия эксплуатации (температура, влажность, запыленность), габаритные размеры, требования по электробезопасности и наличие сертификатов соответствия.
Основные виды защиты включают: защиту от короткого замыкания, перегрузки, перенапряжения, утечки тока на землю, а также защиту персонала от поражения электрическим током.
Регулярность технического обслуживания зависит от условий эксплуатации и интенсивности использования. Рекомендуется проводить плановые осмотры не реже одного раза в год, а в условиях повышенной нагрузки – чаще. Обслуживание включает в себя проверку состояния компонентов, затяжку контактов, очистку от пыли и тестирование работы системы.
Монтаж ШУ/ША должен выполняться квалифицированным персоналом в соответствии с проектной документацией и действующими нормативными документами (ПУЭ, ГОСТы и т.п.). Важно обеспечить надежное заземление корпуса, правильное подключение всех компонентов, соблюдение цветовой маркировки проводов и аккуратную прокладку кабелей. Необходимо учитывать допустимые нагрузки на крепежные элементы и обеспечивать свободный доступ для обслуживания и ремонта.
После монтажа проводится комплексное тестирование, включающее проверку правильности подключения компонентов, работоспособности системы защиты, измерение сопротивления изоляции, проверку функциональности всех элементов управления и средств отображения информации, а также моделирование различных режимов работы для выявления возможных сбоев. Результаты тестирования фиксируются в протоколе.
Среди наиболее распространенных неисправностей можно выделить: ослабление контактов, перегрев компонентов, выход из строя реле и контакторов, поломки контроллеров, повреждение проводки, загрязнение пылью и перебои в электропитании. Своевременное техническое обслуживание позволяет предотвратить большинство этих проблем.
Для организации диспетчеризации и удаленного доступа используются специализированные SCADA-системы, промышленные компьютеры, модемы, Ethernet-коммуникаторы и другое оборудование. Это позволяет оперативно контролировать состояние системы, получать информацию о событиях и авариях, а также дистанционно управлять процессами. Необходимо обеспечить надежную защиту от несанкционированного доступа.
